换热站无人值守解决方案

实现换热站无人值守，要求将原来需要由人来完成的抄表、记录、调节阀门动作、温度、压力控制等全部工作由自动控制系统来完成，运行人员只需在监控平台上监视运行数据，设定运行参数实现对换热站的控制。

换热站的无人值守改造，需要建设气候补偿控制、压力联动控制和补水系统的控制以及相关数据的采集和显示。

安装两套补水泵的启停控制系统，由回水压力传感器自动控制补水泵的启停。当补水泵在回水压力达到设定的压力上限时，停泵，停止补水；补水泵在回水压力达到设定的压力下限时，起泵，进行补水。补水箱的注水管径是DN65，在该管道上安装一台电动阀，由控制器控制其打开或关闭来保证水箱有足够的水，当水箱的液位达到低液位时，控制器将阀门打开，给水箱注水；当液位达到高液位时，控制器将阀门关闭，停止注水。

在补水管道上安装流量传感器，对补水量进行计量，监控平台上实时显示补水量。当供暖管道有跑水现象时，单位时间内的补水量会增加，监控平台会出现异常报警，提示运行人员有跑水现象发生。

换热站的信息要上传到监控平台，监控平台可以独立设置，也可融入已建设的供暖节能控制系统，这需要对已建成的监控平台进行改造。

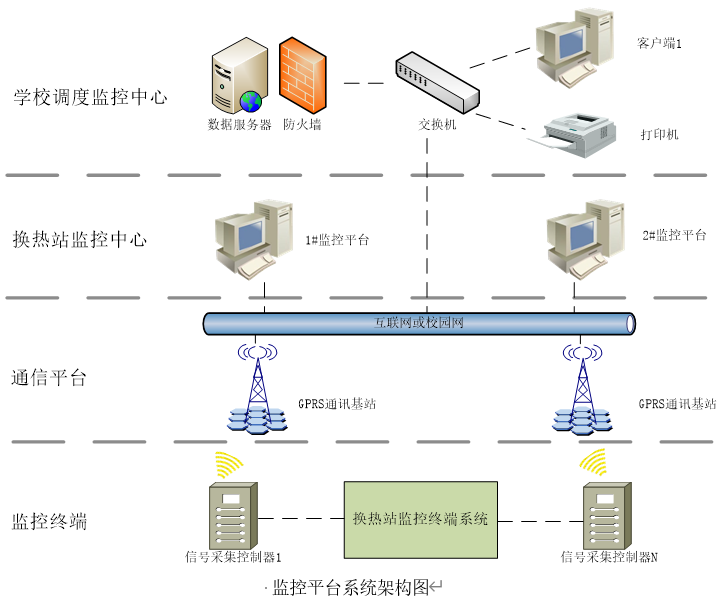

换热站底端控制设备与监控平台采用GPRS双向通讯进行数据传输。下位机与上位平台的结构与通讯的拓扑结构如图所示。

监控平台软件采用B/S架构，用户数据查询请求通过本地局域网内或广域网上计算机的WEB浏览器发出，中心的WEB服务器接收到相应请求后，在该用户权限范围内调用服务器处理过的数据发送到客户端，并以表格或图形的方式显示。

为保障系统安全，防止非法侵入，系统与外网之间通信采用防火墙隔离。

数据展示主要由WEB服务器、工作站和显示屏组成。其中，WEB服务器主要是为客户端的浏览服务；工作站供监测中心工作人员配置建筑信息以及查询各个监测中建筑的实时数据以及根据实时数据对控制终端下发控制命令；显示屏主要作用是信息的公开展示，增加管理的方便性。

监控平台的软件具有如下功能：

（1）用户管理功能

从监控软件自身和使用两个方面的安全性考虑，采用集中分布式授权和多级分中心授权对登录的用户进行权限管理，限制非法用户对系统的操作和较小权限用户的越权操作，保证系统的运行安全。

（2）实时数据监测功能

将传感器测量的室内外温度、压力、阀门开度等数值实时显示在系统画面上。

（3）参数设定功能

在监控平台能够对楼宇和换热站的控制参数进行设定，设定的信息通过网络传给楼宇和换热站控制器，由楼宇控制器和换热站控制器对阀门进行调节，实现按需供暖的节能控制。

（4）异常报警功能

异常事件的预/报警包括设备运行异常的预/报警和实时参数异常的预/报警等。对于各类预/报警信息进行记录、提醒、展示，方便用户及时了解异常事件的来源以及异常情况。如室内温度过低、管网压力过低等均可发出异常报警。报警信息可以发短信到运行人员或相关领导的手机上。

（5）查看历史数据功能

在监控平台可以查看任意时间的历史数据和历史曲线，并可导出表格，方便用户了解历史供暖和节能情况，为能源管理提供数据。

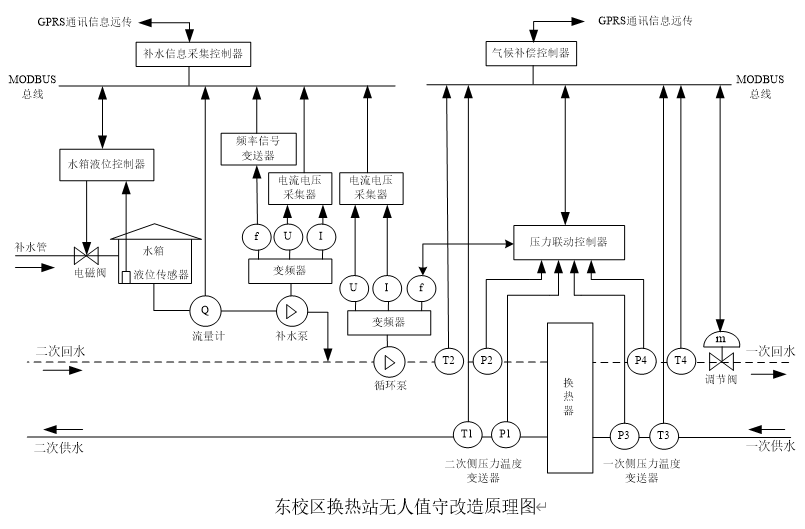

热站无人值守改造的系统原理图如下图所示。
